ПРОФИЛИРОВАННАЯ МЕМБРАНА PLANTER GEO
- Производитель: Россия
- Область применения: Основная функция профилирующих мембран PLANTER- защита гидроизоляционного слоя и организация пристенного дренажа. PLANTER обладает высокими прочностными характеристиками, а также стоек к химической агрессии, к воздействию плесени и бактерий, корней растений.

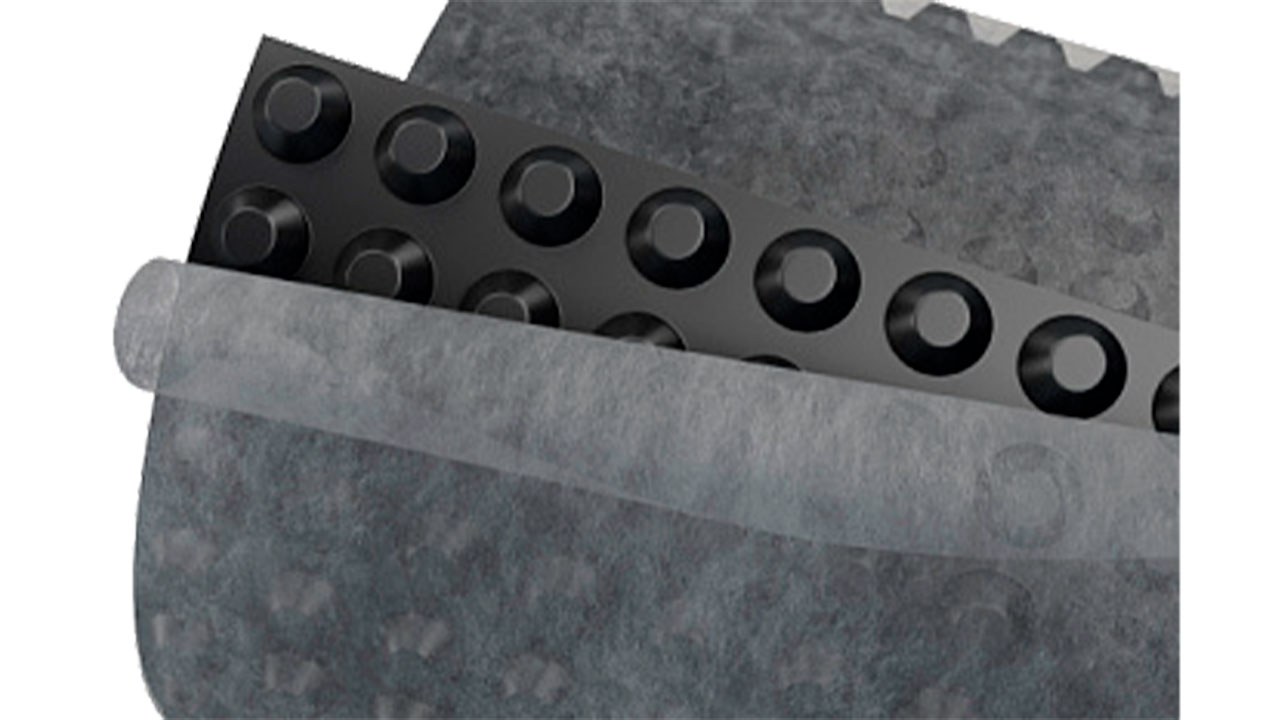

Профилированная дренажная мембрана PLANTER GEO — двухслойное полотно из полиэтилена высокой плотности (HDPE) и термоскреплённого геотекстиля. Слои термически соединены между собой. Профиль поверхности мембраны для грунта задаётся формованными конусообразными выступами высотой 8,5 мм.
Материал применяется для организации горизонтального и вертикального дренажа при строительстве фундаментов, дорожек, отмосток, а также для «зеленых» кровель. Профилированная мембрана PLANTER GEO может выступать как дренажный, защитный, разделительный или противокорневой слой в плоских эксплуатируемых или балластных крышах.
ПРЕИМУЩЕСТВА ПРОФИЛИРОВАННОЙ МЕМБРАНЫ PLANTER GEO
- Высокая прочность
- Устойчивость к химическому и биологическому воздействию
- Эффективный дренаж
- Сокращение времени на монтаж дренажа
- Устойчивость к прорастанию корней
- Долговечность
Водонепроницаемое основание из полиэтилена высокой плотности выступает в качестве защитного и дренирующего слоя. За счёт шипов в дренажной мембране образуются каналы для быстрого отведения воды.
Термоскреплённый геотекстиль фильтрует воду и за счёт структуры волокон устойчив к заиливанию. Высокий модуль упругости геотекстиля обеспечивает материалу сопротивление давлению грунта без непредусмотренных деформаций.
Геометрические размеры:
|
Наименование показателя |
Ед. изм. |
Значение |
|
Длина рулона |
м |
10;15;20 |
|
Ширина рулона |
м |
1;2;3 |
Основные физико-механические характеристики:
|
Наименование показателя |
Ед. изм. |
PLANTER |
Метод испытаний |
|||||||
|
extra |
standard |
eco |
geo |
extra-geo |
||||||
|
Толщина полотна |
мм |
0,8 |
0,55 |
0,55 |
0,6 |
0,8 |
ГОСТ EN 1849-2-2011 |
|||
|
Высота выступа |
мм |
7,5 |
7,5 |
7,5 |
8,0 |
7,5 |
ГОСТ EN 1849-2-2011 |
|||
|
Масса 1м², не менее |
кг |
0,8 |
0,55 |
0,45 |
0,65 |
0,9 |
ГОСТ EN 1849-2-2011 |
|||
|
Предел прочности на сжатие |
кПа |
550 |
280 |
200 |
350 |
580 |
ГОСТ 17177-94 |
|||
|
Максимальная сила растяжения, не менее, метод А: |
Н/50 мм |
ГОСТ 31899-2-2011 |
||||||||
|
вдоль рулона |
450 |
280 |
200 |
420 |
590 |
|||||
|
поперек рулона |
450 |
280 |
200 |
420 |
590 |
|||||
|
Относительное удлинение при максимальной силе растяжения, не менее |
% |
18 |
20 |
20 |
30 |
18 |
ГОСТ 31899-2-2011 |
|||
|
Сопротивление статическому продавливанию, метод В, не менее |
кг |
20 |
ГОСТ EN 12730-2011 |
|||||||
|
Гибкость на брусе радиусом 5 мм при пониженной температуре, не более |
°С |
- 45 |
ГОСТ 2678-94 |
|||||||
|
Водопоглощение по массе |
% |
1 |
ГОСТ 2678-94 |
|||||||
|
Водонепроницаемость при давлении не менее 0,001 МПа в течение 24 ч |
― |
отсутствие следов проникновения воды |
ГОСТ 2678-94 |
|||||||
|
Изменение линейных размеров при 80°С, не более: вдоль рулона поперек рулона |
% |
2,0 2,0 |
ГОСТ EN 1107-2-2011 |
|||||||
|
Фильтрационные и гидравлические характеристики PLANTER geo: |
||||||||||
|
Коэффициент фильтрации, при давлении: |
м/сут |
i = 0,1 |
i = 1,0 |
i = 5,0 |
ГОСТ Р 52608-2006 |
|||||
|
2,0 кПа |
13780 |
914 |
204 |
|||||||
|
200,0 кПа |
773 |
65 |
10 |
|||||||
|
Водопроницаемость, при давлении: |
л/ (м2с) |
i = 0,1 |
i = 1,0 |
i = 5,0 |
ГОСТ Р 52608-2006 |
|||||
|
2,0 кПа |
5,1 |
4,0 |
2,5 |
|||||||
|
200,0 кПа |
0,8 |
0,5 |
0,1 |
|||||||
|
Фильтрационные и гидравлические характеристики PLANTER extra-geo: |
||||||||||
|
Коэффициент фильтрации, при давлении: |
м/сут |
i = 0,1 |
i=0,02 |
i=0,03 |
ГОСТ Р 52608-2006 |
|||||
|
2,0 кПа |
915 |
5093 |
2398 |
|||||||
|
200,0 кПа |
65 |
300 |
206 |
|||||||
|
Водопроницаемость, при давлении: |
л/(м2с) |
i = 0,1 |
i=0,02 |
i=0,03 |
ГОСТ Р 52608-2006
|
|||||
|
2,0 кПа |
8,3 |
9,2 |
9,0 |
|||||||
|
200,0 кПа |
2,1 |
4,6 |
4,6 |
|||||||
|
Химическая стойкость к агрессивным средам: |
||||||||||
|
Серная кислота (раствор 15%) |
- |
физико-механические характеристики после воздействия в течение 28 суток не изменились более чем на 10%. |
методика ГУП НИИМосстрой |
|||||||
|
Сульфат натрия (раствор 15%) |
||||||||||
|
Гидроксид натрия (раствор 15%) |
||||||||||
|
Физико-механические характеристики геотекстильного материала: |
||||||||||
|
Тип исходного сырья |
- |
полипропилен (РР) |
― |
|||||||
|
Технология производства |
- |
термоскрепление непрерывных волокон |
― |
|||||||
|
Поверхностная плотность |
г/м2 |
90 |
ГОСТ Р 55030-2012 |
|||||||
|
Разрывная нагрузка в продольном и поперечном направлениях, не менее |
кН/м |
5,3 |
ГОСТ Р 55030-2012 |
|||||||
|
Относительное удлинение при разрыве |
% |
45 |
ГОСТ Р 55030-2012 |
|||||||
|
Нагрузка при 5%-ном удлинении |
кН/м |
2,6 |
ГОСТ Р 55030-2012 |
|||||||
- Организация пристенного дренажа.
- Организация дренажа в эксплуатируемых кровлях.
