Виброшумоизоляции межэтажных перекрытий
- Производитель: Россия
- Область применения: Виброшумоизоляция межэтажных перекрытий в жилых, промышленных и коммерческих зданиях.
Материал изготовлен экструзионным методом из вспененного полипропилена с добавлением вспенивателя, антипиренов, пластифицирующих и стабилизирующих добавок. Материал используется в качестве вибродемпфирующей прокладки в конструкциях «плавающих полов» для улучшения изоляции ударного и воздушного шума. Материал имеет гибкий скелет, в его порах содержится воздух, который «гасит» энергию удара и вибрации, снижая уровень ударного и воздушного шума.

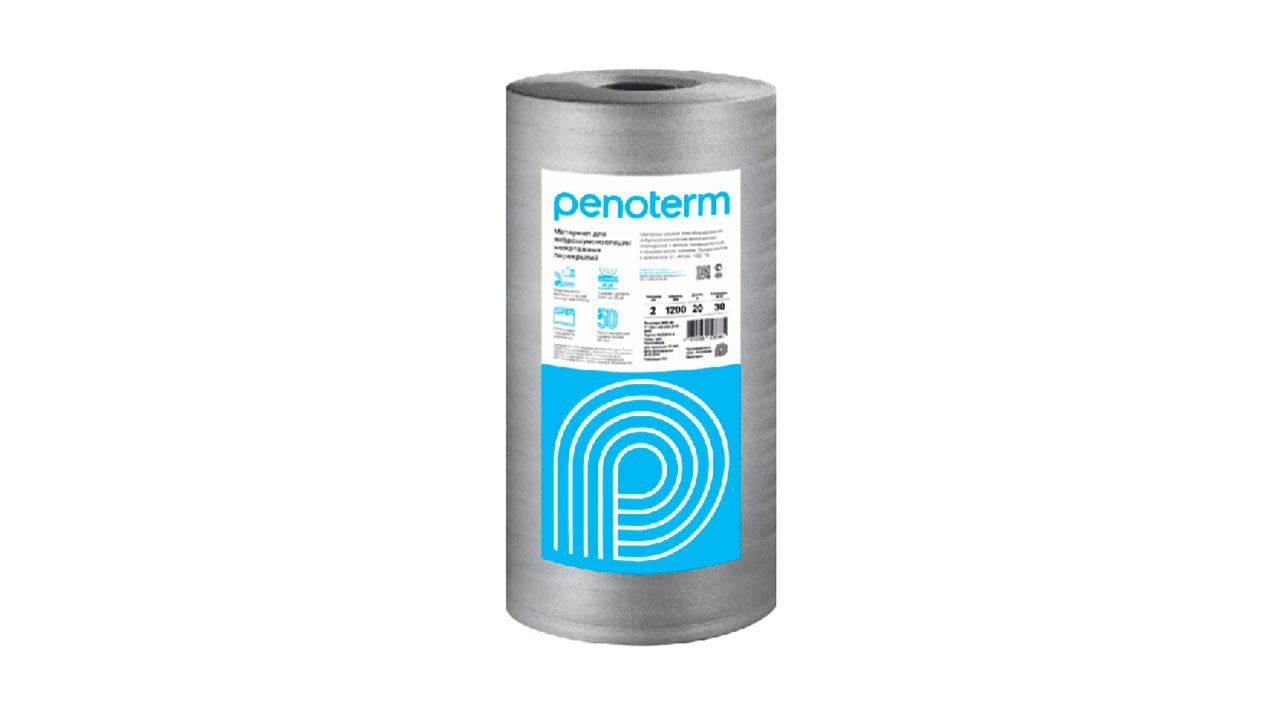

Виброшумоизоляционный материал Penoterm (Э) - экструзионный материал из вспененного полипропилена с введением специальных инновационных добавок, обеспечивающих ему повышенную плотность.
Виброшумоизоляционный материал Penoterm (К) - экструзионный вспененный полимер, композит полипропилена и полиэтилена. Сочетание полипропилена и полиэтилена придает материалу повышенную эластичность и уменьшает волнообразование.
Технические характеристики
| № п/п |
Параметр | Значение | |
|---|---|---|---|
| 1 |
Прочность на сжатие при линейной деформации, МПА |
10% | 0,012 |
| 25% | 0,037 | ||
| 50% | 0,075 | ||
| 2 | Диапазон рабочих температур, °С | от -40 до +150 | |
| 3 | Коэффициент теплопроводности, Вт/м·°С | 0,034 | |
| 4 | Коэффициент паропроницаемости, мг/м2·ч·Па | 0,001 | |
| 5 | Водопоглощение за 24 часа при 22°С, % по объему | 0,74 | |
| 6 | Линейная температура усадка в течение двух суток, % | t = 70 °С | - |
| t = 100 °С | 1,06 | ||
| t = 140 °С | 3,00 | ||
| 7 | Пожарные характеристики | Г4; В3; ДЗ; ТЗ | |
| 8 | Предел огнестойкости материала в системе "плита перекрытия - стяжка" согласно требований ГОСТ 30247.0-94 | REI 60 | |
*монтаж материала осуществляется при температуре не ниже -10°С
Динамические характеристики виброшумоизоляционного
материала Penoterm (Э)
| Толщина, ММ | Динамический модуль упругости (Е∂) и относительное сжатие (Е) материала при нагрузке на него, Па |
Индекс улучшения изоляции ударного шума,ΔL, ∂Б |
|||
|---|---|---|---|---|---|
| 2000 |
5000 |
||||
| Ед, МПа |
ε |
Ед, МПа | ε | ||
|
5 |
0,16 |
0,034 |
0,25 |
0,059 |
22 |
|
6 |
0,18 |
0,030 |
0,28 |
0,057 |
24 |
|
8 |
0,21 |
0,027 |
0,32 |
0,054 |
28 |
|
10 |
0,24 |
0,024 |
0,39 |
0,051 |
29 |
Динамические характеристики виброшумоизоляционного
материала Penoterm (К)
| Толщина, ММ | Динамический модуль упругости (Е∂) и относительное сжатие (Е) материала при нагрузке на него, Па |
Индекс улучшения изоляции ударного шума,ΔL, ∂Б |
|||
|---|---|---|---|---|---|
| 2000 |
5000 |
||||
| Ед, МПа |
ε |
Ед, МПа | ε | ||
|
6 |
0,11 |
0,029 |
0,15 |
0,056 |
23 |
|
8 |
0,12 |
0,027 |
0,31 |
0,053 |
26 |
|
10 |
0,14 |
0,020 |
0,20 |
0,051 |
28 |
Примечание: Индекс улучшения изоляции ударного шума ΔLnw «плавающими» стяжками с поверхностью 100 кг/м2, уложенными по звукоизоляционным прокладкам из вспененного пропилена марки Penoterm
Типоразмеры виброшумоизоляционного материала Penoterm (Э)
| Толщина, м | Ширина, м | Длина, м | Площадь, м2 |
|---|---|---|---|
| 5 | 1,3 | 20/50 | 26/65 |
| 6 | 1,3 | 20/50 | 26/65 |
| 8 | 1,3 | 50 | 65 |
| 10 | 1,3 | 50 | 65 |
Типоразмеры виброшумоизоляционного материала Penoterm (К)
| Толщина, м | Ширина, м | Длина, м | Площадь, м2 |
|---|---|---|---|
| 6 | 1,3 | 50 | 65 |
| 8 | 1,3 | 50 | 65 |
| 10 | 1,3 | 30 | 39 |
Монтаж
- После проведения подготовительных работ материал Penoterm укладывается по всей поверхности плиты перекрытия. Необходимо предотвратить возникновение звуковых мостиков путем отсечки «плавающего» пола от стен, трубопроводов, цоколей и других элементов. Для этих целей необходимо применить демпферную ленту Пенотерм, шириной выше планируемого уровня стяжки на 20-50 мм, путем напуска демпферной ленты на стены, трубопроводы отопления и т.д.
- Укладка материала производится «стык в стык». Стыки могут проклеиваться скотчем или другими клеящимися материалами. В помещениях с повышенными требованиями к гидроизоляции стыки проклеиваются водозащитной армированной клейкой лентой.
- Если раствор не содержит специальных упрочняющих добавок, необходимо использовать металлическую армирующую сетку с ячейкой не более 150х150 мм.
- Перед укладкой цементно-песчаной смеси монтируются направляющие (маяки) для выравнивания поверхности пола. Раствор равномерно распределяется по необходимой площади, исходя из расчетной толщины стяжки.
- После высыхания раствора стяжки обрезаем излишнюю ленту Penoterm по стенам, цоколям, трубопроводам и по верху стяжки.
- В первые семь суток твердения нужно тщательно соблюдать все правила ухода за поверхностью стяжки: необходимо предохранять от высыхания, особенно в летний период. В условиях низких температур рекомендуем использовать Порилекс Бетон-Ргоtесt «Защита бетона от промерзания». После семи суток твердения в нормальных температурно-влажностных условиях раствор набирает достаточную прочность. После этого можно производить дальнейшие строительно-монтажные работы.
