Виброшумоизоляционный материал с гидроизоляционным слоем
- Производитель: Россия
- Область применения: Применяют вибродемпфирующей прокладки в конструкциях «плавающих полов» для улучшения изоляции ударного и воздушного шума. Гидроизоляция.

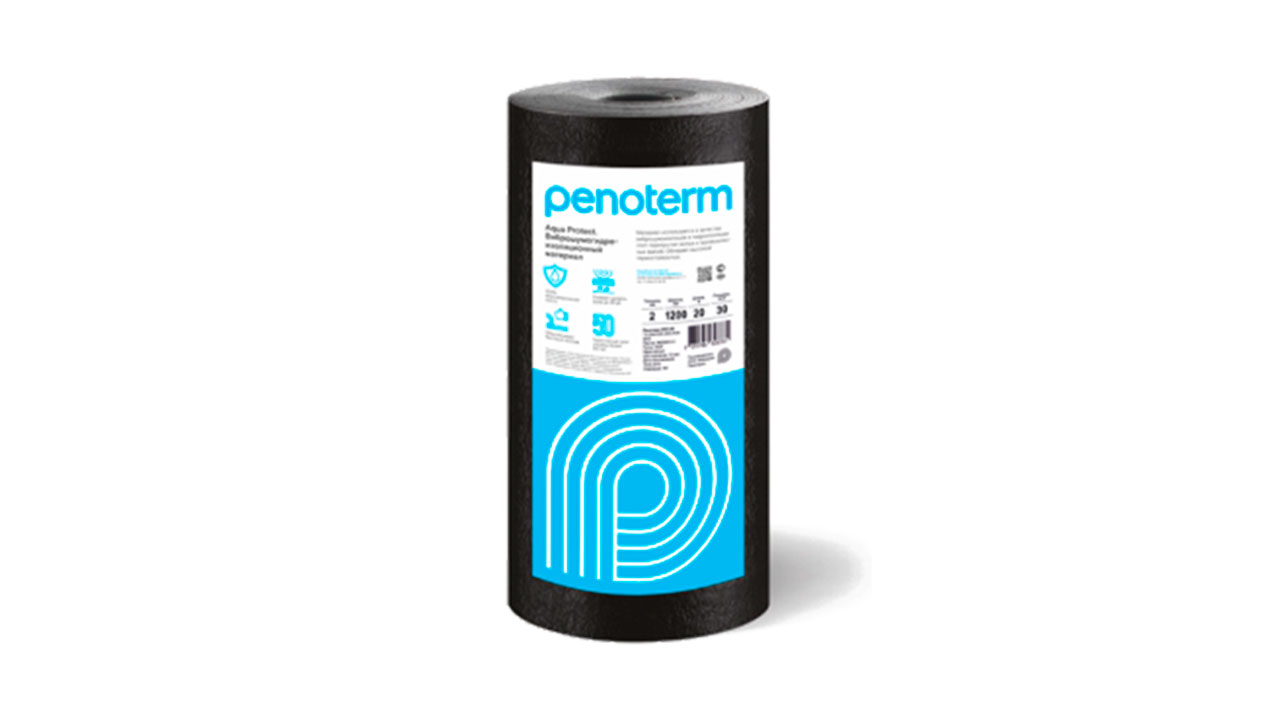

Penoterm Aqua Protect (Э) - листовой виброшумоизоляционный материал с гидроизоляционным слоем. Изготовлен методом экструзии из вспененного полипропилена, ламинированного водонепроницаемой полимерной пленкой.
Penoterm Aqua Protect (К) - листовой виброшумоизоляционный материал с гидроизоляционным слоем. Изготовлен методом экструзии из композита полипропилена и полиэтилена. Сочетание полипропилена и полиэтилена придает материалу повышенную эластичность и уменьшает волнообразование.
Физико-механические характеристики
| № П/П | ПАРАМЕТР | ЗНАЧЕНИЕ | |
|---|---|---|---|
| 1 | Прочность на сжатие при линейной деформации, МПа | 10% | 0,019 |
| 25% | 0,058 | ||
| 50% | 0,183 | ||
| 2 | Диапазон рабочих температур, °С* | от -40 до +150 | |
| 3 | Коэффициент теплопроводности, Вт/м·°С | 0,034 | |
| 4 | Коэффициент паропроницаемости, мг/м2·ч·Па | 0,001 | |
| 5 | Водопоглощение за 24 часа при 22°С, % по объему |
0,74 |
|
| 6 | Линейная температурная усадка в течение двух суток, % | t = 70 oC | - |
| t = 100 oC | 1,06 | ||
| t = 140 oC | 3,00 | ||
| 7 | Пожарные характеристики | Г4; ВЗ; ДЗ; Т3 | |
| 8 | Водонепроницаемость согласно ГОСТ 2678-94 |
водонепроницаем |
|
*монтаж материала осуществляется при температуре не ниже -10 °С
Динамические характеристики Penoterm Aqua Protect (Э)
| ТОЛЩИНА, ММ | ДИНАМИЧЕСКИЙ МОДУЛЬ УПРУГОСТИ (Е∂) И ОТНОСИТЕЛЬНОЕ СЖАТИЕ (Ε) МАТЕРИАЛА ПРИ НАГРУЗКЕ НА НЕГО, ПА |
ИНДЕКС УЛУЧШЕНИЯ ИЗОЛЯЦИИ УДАРНОГО ШУМА,ΔL, ∂Б |
|||
|---|---|---|---|---|---|
| 2000 |
5000 |
||||
| ЕД, МПА |
Ε |
ЕД, МПА | Ε | ||
|
5 |
0,16 |
0,034 |
0,25 |
0,059 |
22 |
|
6 |
0,18 |
0,030 |
0,28 |
0,057 |
24 |
|
8 |
0,21 |
0,027 |
0,32 |
0,054 |
28 |
|
10 |
0,24 |
0,024 |
0,39 |
0,051 |
29 |
Динамические характеристики Penoterm Aqua Protect (К)
| ТОЛЩИНА, ММ | ДИНАМИЧЕСКИЙ МОДУЛЬ УПРУГОСТИ (Е∂) И ОТНОСИТЕЛЬНОЕ СЖАТИЕ (Е) МАТЕРИАЛА ПРИ НАГРУЗКЕ НА НЕГО, ПА |
ИНДЕКС УЛУЧШЕНИЯ ИЗОЛЯЦИИ УДАРНОГО ШУМА,ΔL, ∂Б |
|||
|---|---|---|---|---|---|
| 2000 | 5000 | ||||
| ЕД, МПА | Ε | ЕД, МПА | Ε | ||
| 6 | 0,11 | 0,029 | 0,15 | 0,056 | 23 |
| 8 | 0,12 |
0,027 |
0,31 |
0,053 |
26 |
|
10 |
0,14 |
0,024 |
0,20 |
0,051 |
28 |
Типоразмеры Penoterm Aqua Protect (Э)
| ТОЛЩИНА, ММ | ШИРИНА, М | ДЛИНА, М | ПЛОЩАДЬ, М2 |
|---|---|---|---|
| 5 | 1,25 | 50 | 62,5 |
| 6 | 1,25 | 50 | 62,5 |
| 8 | 1,25 | 50 | 62,5 |
| 10 | 1,25 | 50 | 62,5 |
Типоразмеры Penoterm Aqua Protect (К)
| ТОЛЩИНА, ММ | ШИРИНА, М | ДЛИНА, М | ПЛОЩАДЬ, М2 |
|---|---|---|---|
| 6 | 1,25 | 50 | 62,5 |
| 8 | 1,25 | 50 | 62,5 |
| 10 | 1,25 | 30 | 37,5 |
Монтаж
- Укладка материала Penoterm Aqua Protect производится «стык в стык». Сделать нахлест гидроизоляционной пленки на поверхность соседнего рулона «от себя», при этом выпуск гидроизоляционной пленки соседнего рулона заправить под рулон.
- Нахлест приваривают к соседнему рулону при помощи промышленного фена горячего воздуха и прижимного ролика. При этом сначала нужно расплавить пленку, а затем движением ролика «вперед-назад» прикатать, приварив к поверхности.
- Места торцевых нахлестов сваривают промышленным феном горячего воздуха используя гидроизоляционную ленту Penoterm, либо предварительно подготовленный отрезок свободного выпуска гидроизоляционного покрытия.
- Ширина шва должна быть не менее 10 мм. Сваривание осуществляется при температуре 130 - 160 °С.
- Поверх материала Penoterm Aqua Protect уложить армированную цементно-песчаную стяжку прочностью не менее М150. Минимальная толщина стяжки по звукоизоляционному слою должна быть не менее 40 мм.
Вопросы и ответы
Удерживает ли влагу Penoterm? Можно применить его под полусухую стяжку?
Так как данный материал имеет низкий процент водопоглощения (менее 1%), следовательно влагу он не пропускает, а значит Вы легко можете применить его под полусухую стяжку.
